Self Consistent Photochemistry and Climate with Photochem
This notebook will take us through how to run a self-consistent radiative-convective-photochemical-equilibrium (RCPE) model with PICASO and Photochem.
For a more in depth look at the photochem code check out Wogan et al. 2025 (note this should also be cited along with `PICASO 4.0 <>`__ if using this code/tutorial).
Here, we will use WASP-39 b as an example. We will begin by importing several packages required for the run.
[1]:
import warnings
warnings.filterwarnings("ignore")
import picaso.justdoit as jdi
import picaso.justplotit as jpi
import picaso.photochem as picasochem
import numpy as np
import matplotlib.pyplot as plt
%matplotlib inline
from astropy import constants as const
from astropy import units as u
import pandas as pd
The following cell generates a reaction network, thermodynamic file and UV spectrum required for running photochem.
[2]:
# Generate files needed for Photochem
# Reaction and Thermodynamic files
picasochem.generate_photochem_rx_and_thermo_files(
atoms_names=['H','He','N','O','C','S'], # Atoms to include
rxns_filename='photochem_rxns.yaml',
thermo_filename='photochem_thermo.yaml'
)
# Stellar Spectrum. Here we choose TOI-193, a sensible
# Proxy for WASP-39 b. We have to set the Teq so that the
# Spectrum is scale to the planet.
from photochem.utils import stars
wv, F = stars.muscles_spectrum(
'TOI-193',
outputfile='TOI-193.txt',
Teq=1166
)
Downloading the spectrum at the following URL: https://mast.stsci.edu/api/v0.1/Download/file?uri=mast:HLSP/muscles/v23-v24/toi-193/hlsp_muscles_multi_multi_toi-193_broadband_v24_adapt-const-res-sed.fits
Initialize an opacity class, specifying the molecules you want to include opacities for.
[3]:
opacity_ck = jdi.opannection(
method='resortrebin',
preload_gases='all'
)
Initialize a calculation, specifying WASP-39 b parameters.
[4]:
def make_inputs(kz=1e8, filename_guess=None):
# Start a calculation
cl_run = jdi.inputs(calculation="planet", climate=True) # start a calculation
# Gravity
r_planet = (1.332*const.R_jup).to(u.cm).value
m_planet = (0.28*const.M_jup).to(u.g).value
cl_run.gravity(
radius=r_planet,
radius_unit=u.cm,
mass=m_planet,
mass_unit=u.g
)
# Effective Temp
tint = 200 # Intrinsic Temperature of your Planet in K
cl_run.effective_temp(tint) # input effective temperature
# Star
T_star = 5485 # K, star effective temperature
logg = 4.45 # logg , cgs
metal = 0.01 # metallicity of star
r_star = 0.92 # solar radius
semi_major = 0.049 # star planet distance, AU
cl_run.star(
opacity_ck,
temp=T_star,
metal=metal,
logg=logg,
radius=r_star,
radius_unit=u.R_sun,
semi_major=semi_major,
semi_major_unit=u.AU,
database="phoenix"
)
# Guess the initial P-T profile
nlevel = 91 # number of plane-parallel levels in your code
if filename_guess is None:
Teq = T_star*np.sqrt(0.5*r_star*0.00465047/semi_major)
pt = cl_run.guillot_pt(
Teq,
nlevel=nlevel,
T_int=tint,
p_bottom=3.0,
p_top=-7
)
temp_guess = pt['temperature'].values
pressure = pt['pressure'].values
else:
df1 = pd.read_csv("W39b_+1.0_0.3_kzz8",sep="\t")
temp_guess = df1['temperature'].values
pressure = df1['pressure'].values
rcb_guess = 78
rfacv = 0.5 # Heat-redistribution
# Set climate inputs
cl_run.inputs_climate(
temp_guess=temp_guess,
pressure=pressure,
rcb_guess=rcb_guess,
rfacv=rfacv
)
# Below, we will provide the inputs required to run photochem.
# The key things to change are planet mass, planet radius,
# stellar XUV flux file.
photochem_init_args={
'mechanism_file': "photochem_rxns.yaml",
'thermo_file': "photochem_thermo.yaml",
'stellar_flux_file': "TOI-193.txt",
'P_ref': 1e6, # dynes/cm^2
'TOA_pressure': 1e-8*1e6 #dynes/cm^2
}
cl_run.atmosphere(
mh=10,
cto_relative=0.3,
chem_method='photochem+visscher',
photochem_init_args=photochem_init_args
)
# Grab the Photochem object and adjust any settings if needed
pc = cl_run.inputs['climate']['pc']
pc.var.conv_longdy = 0.05 # relax convergence criteria for photochem.
# Set the Kzz profile.
cl_run.inputs['atmosphere']['profile']['kz'] = kz # cm^2/s
return cl_run
cl_run = make_inputs()
Now run the model. This might take a looongg time. So please be patient.
[5]:
out = cl_run.climate(
opacity_ck,
save_all_profiles=True,
save_all_kzz=False,
self_consistent_kzz=False,
diseq_chem=True
)
SUMMARY
-------
Clouds: False
quench False
cold_trap False
vol_rainout False
no_ph3 False
Moist Adiabat: False
Computed quenched levels at {'CO-CH4-H2O': np.int64(52), 'CO2': np.int64(35), 'NH3-N2': np.int64(54), 'HCN': np.int64(51), 'PH3': np.int64(44)}
Running photochem
nsteps = 100 longdy = 2.2e+01 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.1e-08
nsteps = 200 longdy = 3.0e+01 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.1e-08
nsteps = 300 longdy = 8.4e+01 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 2.6e+01 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 500 longdy = 1.5e+01 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 600 longdy = 2.3e+02 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 700 longdy = 6.9e+01 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.5e-08
nsteps = 800 longdy = 6.0e+00 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 2.3e-08
nsteps = 900 longdy = 2.7e+02 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 3.8e-08
nsteps = 1000 longdy = 2.3e+06 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 5.3e-08
nsteps = 1100 longdy = 2.9e+01 max_dT = 8.0e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 3.6e-08
nsteps = 1200 longdy = 5.7e+03 max_dT = 8.1e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 5.6e-08
nsteps = 1300 longdy = 1.4e+05 max_dT = 8.1e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 7.4e-08
nsteps = 1400 longdy = 1.1e+05 max_dT = 8.2e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 8.8e-08
nsteps = 1500 longdy = 1.9e+00 max_dT = 8.5e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 9.4e-08
nsteps = 1600 longdy = 2.5e+00 max_dT = 8.8e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 9.6e-08
nsteps = 1700 longdy = 2.3e+00 max_dT = 8.9e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 9.7e-08
nsteps = 1800 longdy = 3.5e+00 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.0e-07
nsteps = 1900 longdy = 7.5e+02 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.0e-07
nsteps = 2000 longdy = 1.8e+02 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.5e-08
nsteps = 2100 longdy = 5.8e-01 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 8.3e-09
nsteps = 2200 longdy = 7.2e-01 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 8.3e-09
nsteps = 2300 longdy = 9.6e-01 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 8.3e-09
nsteps = 2400 longdy = 6.4e+00 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 8.3e-09
nsteps = 2500 longdy = 1.9e+00 max_dT = 1.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 8.3e-09
nsteps = 2600 longdy = 2.2e+01 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 8.9e-09
nsteps = 2700 longdy = 3.1e+00 max_dT = 4.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.9e-09
nsteps = 2800 longdy = 2.1e+00 max_dT = 5.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.9e-09
nsteps = 2900 longdy = 1.0e+00 max_dT = 5.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.9e-09
nsteps = 3000 longdy = 4.9e-01 max_dT = 5.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.9e-09
nsteps = 3100 longdy = 9.2e-02 max_dT = 1.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.3e-09
nsteps = 3200 longdy = 1.0e+00 max_dT = 1.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.3e-09
nsteps = 3300 longdy = 8.5e-02 max_dT = 1.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.3e-09
nsteps = 3391 longdy = 4.9e-02 max_dT = 1.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Iteration number 0 , min , max temp 975.4867131316165 3933.1515032863867 , flux balance 158.51792510745994
Iteration number 1 , min , max temp 800.429469893055 5001.373338709356 , flux balance 16.75029881354142
Iteration number 2 , min , max temp 749.5115428663905 4655.663896484371 , flux balance 0.4763038760385598
Iteration number 3 , min , max temp 744.6727489252805 4590.735967816623 , flux balance 0.0034717947444686537
Iteration number 4 , min , max temp 744.6069406764617 4588.3731981041155 , flux balance 1.727037212226963e-05
In t_start: Converged Solution in iterations 4
Computed quenched levels at {'CO-CH4-H2O': np.int64(53), 'CO2': np.int64(37), 'NH3-N2': np.int64(56), 'HCN': np.int64(52), 'PH3': np.int64(44)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 9.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 8.5e-01 max_dT = 8.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 1.5e+00 max_dT = 8.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 6.1e+02 max_dT = 1.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 500 longdy = 2.4e+01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 600 longdy = 2.3e+01 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 700 longdy = 6.9e+00 max_dT = 6.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.1e-08
nsteps = 786 longdy = 3.3e-02 max_dT = 6.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.1e-08
nsteps = 886 longdy = 4.4e-01 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.0e-09
nsteps = 986 longdy = 9.8e-01 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.0e-09
nsteps = 1086 longdy = 3.0e-03 max_dT = 1.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1087 longdy = 1.3e-03 max_dT = 1.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
Big iteration is 744.6069406764617 0
Iteration number 0 , min , max temp 745.5749169489219 4696.881427052109 , flux balance 42.66108596571129
Iteration number 1 , min , max temp 762.7456713900208 5199.9 , flux balance 1.9876532152264947
Iteration number 2 , min , max temp 762.3721577737911 5199.9 , flux balance 0.017155636772502907
Iteration number 3 , min , max temp 762.370112159913 5199.9 , flux balance 8.85852300745389e-05
Iteration number 4 , min , max temp 762.3701019410645 5199.9 , flux balance 4.433228532084037e-07
In t_start: Converged Solution in iterations 4
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 4.8e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 4.4e+00 max_dT = 1.2e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.3e+01 max_dT = 1.8e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 5.4e+02 max_dT = 2.3e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 500 longdy = 3.0e+00 max_dT = 2.6e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 1.3e+01 max_dT = 1.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.5e-08
nsteps = 700 longdy = 1.7e+01 max_dT = 8.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 800 longdy = 1.3e+00 max_dT = 8.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 837 longdy = 2.0e-02 max_dT = 8.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 937 longdy = 2.1e-01 max_dT = 2.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1037 longdy = 4.1e+00 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1137 longdy = 4.2e+00 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1237 longdy = 4.0e+00 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1337 longdy = 4.1e+00 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1437 longdy = 4.3e+00 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1537 longdy = 1.4e+00 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1571 longdy = 4.6e-02 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Big iteration is 762.3701019410645 1
Iteration number 0 , min , max temp 762.5708645714935 5199.9 , flux balance 9.010052820314266
Iteration number 1 , min , max temp 764.2106983048512 5199.9 , flux balance 0.14952743660281978
Iteration number 2 , min , max temp 764.2142945340595 5199.9 , flux balance 0.000780480759826938
Iteration number 3 , min , max temp 764.2143110169908 5199.9 , flux balance 3.803166918146784e-06
In t_start: Converged Solution in iterations 3
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 2.6e+00 max_dT = 1.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 1.2e+02 max_dT = 1.9e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 2.5e+00 max_dT = 2.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 1.4e+01 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.7e+01 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 2.0e+01 max_dT = 1.9e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 700 longdy = 1.3e+01 max_dT = 6.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 800 longdy = 1.0e+00 max_dT = 4.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 861 longdy = 1.9e-02 max_dT = 4.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
Big iteration is 764.2143110169908 2
Iteration number 0 , min , max temp 764.1582491015118 5199.9 , flux balance 1.8836561385952226
Iteration number 1 , min , max temp 763.862786188351 5199.9 , flux balance 0.01643617643701852
Iteration number 2 , min , max temp 763.8611440320734 5199.9 , flux balance 8.213300076085941e-05
In t_start: Converged Solution in iterations 2
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 1.2e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 1.4e+02 max_dT = 2.2e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 9.9e-01 max_dT = 2.9e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 400 longdy = 2.1e+01 max_dT = 1.6e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 2.3e+00 max_dT = 7.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 536 longdy = 4.2e-02 max_dT = 7.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 636 longdy = 2.5e-01 max_dT = 2.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 736 longdy = 1.1e+00 max_dT = 2.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 836 longdy = 1.2e-03 max_dT = 2.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 837 longdy = 9.2e-04 max_dT = 2.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Big iteration is 763.8611440320734 3
Iteration number 0 , min , max temp 763.8344471488829 5199.9 , flux balance 0.7426850665415892
Iteration number 1 , min , max temp 763.7259909650937 5199.9 , flux balance 0.004573882122882748
Iteration number 2 , min , max temp 763.7257584720907 5199.9 , flux balance 2.2248295308745584e-05
In t_start: Converged Solution in iterations 2
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.4e+02 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 1.3e+00 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.8e+01 max_dT = 1.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.2e+01 max_dT = 5.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 574 longdy = 4.4e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 674 longdy = 2.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 774 longdy = 2.5e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 874 longdy = 4.7e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 879 longdy = 4.2e-02 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Profile converged before itmx
Move up two levels
Computed quenched levels at {'CO-CH4-H2O': np.int64(55), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.9e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 1.1e+02 max_dT = 1.9e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 9.2e-01 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.9e+01 max_dT = 1.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 7.2e+00 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 600 longdy = 1.7e-01 max_dT = 5.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 624 longdy = 3.8e-02 max_dT = 5.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 724 longdy = 5.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 824 longdy = 5.6e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 924 longdy = 6.1e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1024 longdy = 5.9e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1124 longdy = 3.6e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1224 longdy = 1.4e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1314 longdy = 4.8e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Iteration number 0 , min , max temp 763.2022053212278 5199.9 , flux balance 0.001809185284319555
Iteration number 1 , min , max temp 763.1990110542214 5199.9 , flux balance 8.662998592740322e-06
In t_start: Converged Solution in iterations 1
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.3e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 1.3e+01 max_dT = 1.6e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 1.7e+02 max_dT = 2.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.2e+01 max_dT = 1.8e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.5e+01 max_dT = 6.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 8.5e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 604 longdy = 4.1e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 704 longdy = 4.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 804 longdy = 1.4e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 904 longdy = 3.7e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1004 longdy = 3.7e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1104 longdy = 3.9e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1204 longdy = 4.0e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1304 longdy = 4.0e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1404 longdy = 2.1e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1504 longdy = 1.5e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1604 longdy = 9.3e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1704 longdy = 1.8e-01 max_dT = 8.8e-01 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1804 longdy = 1.0e-03 max_dT = 1.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1904 longdy = 3.0e-03 max_dT = 1.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1905 longdy = 2.3e-03 max_dT = 1.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
Big iteration is 763.1990110542214 0
Iteration number 0 , min , max temp 763.913682881202 5199.9 , flux balance 0.0004426477932733899
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.0e+02 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 1.9e+00 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 400 longdy = 1.4e+01 max_dT = 1.2e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 8.3e+00 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 1.5e+01 max_dT = 7.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 700 longdy = 9.1e-01 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 724 longdy = 4.5e-02 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 824 longdy = 4.8e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 924 longdy = 5.7e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1024 longdy = 6.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1124 longdy = 3.3e+00 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1224 longdy = 4.3e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1248 longdy = 4.4e-02 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Profile converged before itmx
Move up two levels
Computed quenched levels at {'CO-CH4-H2O': np.int64(55), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.1e+02 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 1.8e+00 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 6.0e+00 max_dT = 2.3e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.2e+01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 7.0e+00 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 665 longdy = 3.2e-02 max_dT = 5.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 765 longdy = 3.2e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 865 longdy = 2.6e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 965 longdy = 1.3e-03 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 966 longdy = 1.0e-03 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Iteration number 0 , min , max temp 763.6021101555534 4902.24485561845 , flux balance -1.7332963071455286e-05
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.9e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.3e+02 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 1.1e+00 max_dT = 2.6e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 1.7e+01 max_dT = 1.3e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 2.5e+00 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 531 longdy = 3.2e-02 max_dT = 5.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 631 longdy = 1.6e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 731 longdy = 4.2e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 831 longdy = 3.9e-02 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 832 longdy = 4.5e-02 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Big iteration is 763.6021101555534 0
Iteration number 0 , min , max temp 763.2977259191866 4902.301939093591 , flux balance 1.9745321571675018e-05
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.9e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 1.9e+02 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 8.7e-01 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.1e+01 max_dT = 1.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 8.2e+00 max_dT = 5.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 600 longdy = 8.8e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 618 longdy = 4.8e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 718 longdy = 4.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 818 longdy = 2.6e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 918 longdy = 3.3e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1018 longdy = 3.9e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1118 longdy = 4.0e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1206 longdy = 4.6e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Profile converged before itmx
Computed quenched levels at {'CO-CH4-H2O': np.int64(55), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 5.2e+02 max_dT = 2.2e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 3.7e+00 max_dT = 2.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 400 longdy = 1.8e+01 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 2.0e+01 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 1.9e+01 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 700 longdy = 1.8e+01 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 800 longdy = 1.7e+01 max_dT = 1.3e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 900 longdy = 1.4e+01 max_dT = 5.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 1000 longdy = 6.6e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 1100 longdy = 5.2e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1200 longdy = 1.4e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1300 longdy = 1.8e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1400 longdy = 2.0e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1500 longdy = 2.3e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1600 longdy = 2.5e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1700 longdy = 2.8e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1800 longdy = 2.2e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1900 longdy = 1.0e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1913 longdy = 3.9e-02 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Iteration number 0 , min , max temp 763.195255142694 4807.130421595328 , flux balance 0.0001972808937183828
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.0e+02 max_dT = 2.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 8.4e-01 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.3e+01 max_dT = 1.7e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 9.2e+00 max_dT = 7.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 1.1e+01 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 700 longdy = 9.1e-01 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 787 longdy = 4.1e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 887 longdy = 4.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 987 longdy = 3.2e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1087 longdy = 1.0e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1187 longdy = 1.7e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1224 longdy = 4.3e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Big iteration is 763.195255142694 0
Iteration number 0 , min , max temp 763.2078938566353 4807.128856052119 , flux balance 7.292850779193177e-05
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.8e+02 max_dT = 2.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 1.4e+00 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.4e+01 max_dT = 1.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.6e+01 max_dT = 5.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 600 longdy = 5.0e-01 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 688 longdy = 4.5e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 788 longdy = 4.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 888 longdy = 1.9e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 988 longdy = 2.0e+00 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 1088 longdy = 2.8e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1128 longdy = 4.9e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Profile converged before itmx
final [0, 73, 89, 0, 0, 0]
Computed quenched levels at {'CO-CH4-H2O': np.int64(55), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.8e+02 max_dT = 2.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 1.4e+00 max_dT = 2.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 2.6e+01 max_dT = 1.5e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.1e+01 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 600 longdy = 6.2e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 606 longdy = 4.8e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 706 longdy = 3.2e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 806 longdy = 3.5e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 906 longdy = 3.6e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1006 longdy = 3.1e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1106 longdy = 3.1e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1206 longdy = 3.2e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 1297 longdy = 3.8e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Iteration number 0 , min , max temp 763.2029758384973 4807.12799435839 , flux balance 0.00021789814081935166
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 6.0e+00 max_dT = 1.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 5.7e+02 max_dT = 2.3e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 400 longdy = 1.0e+01 max_dT = 2.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 4.8e+00 max_dT = 9.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 600 longdy = 2.4e+00 max_dT = 5.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 637 longdy = 2.5e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 737 longdy = 3.2e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 837 longdy = 1.6e-01 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 937 longdy = 4.8e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 938 longdy = 4.8e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Big iteration is 763.2029758384973 0
Iteration number 0 , min , max temp 763.2063573193138 4807.128594200814 , flux balance -0.00011355150134482176
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(54), 'CO2': np.int64(37), 'NH3-N2': np.int64(57), 'HCN': np.int64(53), 'PH3': np.int64(45)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 4.7e+02 max_dT = 2.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 2.4e+00 max_dT = 2.4e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 400 longdy = 1.1e+01 max_dT = 1.1e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 500 longdy = 1.1e+01 max_dT = 5.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 600 longdy = 2.4e-01 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 633 longdy = 4.8e-02 max_dT = 5.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 733 longdy = 4.0e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.1e-09
nsteps = 833 longdy = 5.3e-01 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 933 longdy = 1.3e-03 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
nsteps = 934 longdy = 1.1e-03 max_dT = 2.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 6.2e-09
Profile converged before itmx
YAY ! ENDING WITH CONVERGENCE

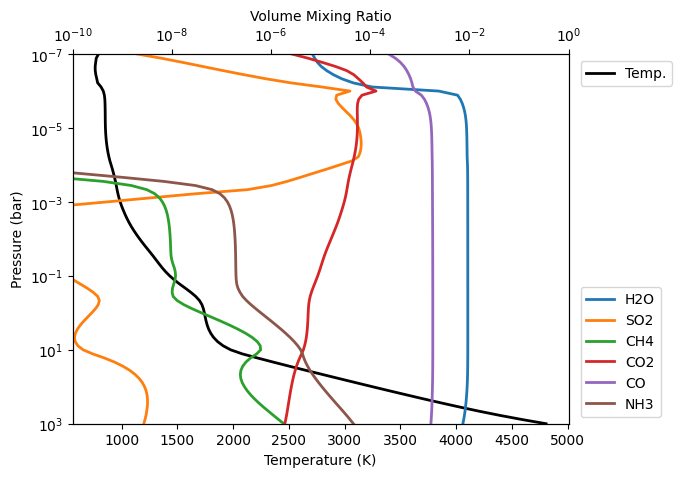

Plot the results
[6]:
fig, ax = plt.subplots(1,1)
# P-T profile
ax.plot(out['ptchem_df']['temperature'], out['ptchem_df']['pressure'], c='k', lw=2, label='Temp.')
ax.set_yscale('log')
ax.set_ylim(1e3, 1e-7)
ax.set_ylabel('Pressure (bar)')
ax.set_xlabel('Temperature (K)')
ax.legend(ncol=1, bbox_to_anchor=(1.01,1.0),loc='upper left')
# Composition
ax1 = ax.twiny()
ax1.plot()
for i,sp in enumerate(['H2O','SO2','CH4','CO2','CO','NH3']):
ax1.plot(out['ptchem_df'][sp], out['ptchem_df']['pressure'], c='C'+str(i), label=sp, lw=2)
ax1.set_xscale('log')
ax1.set_xlim(1e-10, 1)
ax1.set_xlabel('Volume Mixing Ratio')
ax1.legend(ncol=1, bbox_to_anchor=(1.01,0.0),loc='lower left')
plt.show()
Save the atmosphere to a file.
[7]:
out['ptchem_df'].to_csv("W39b_+1.0_0.3_kzz8",sep="\t")
Now lets use this model as a guess and run a model with \(K_{zz}\) = 1e11 cm\(^2\)/s instead.
[8]:
# Make new inputs object with kz set to 1e11
cl_run = make_inputs(kz=1e11, filename_guess="W39b_+1.0_0.3_kzz8")
# Run climate model
out2 = cl_run.climate(
opacity_ck,
save_all_profiles=True,
save_all_kzz=False,
self_consistent_kzz=False,
diseq_chem=True
)
# Save results
out2['ptchem_df'].to_csv("W39b_+1.0_0.3_kzz11",sep="\t")
SUMMARY
-------
Clouds: False
quench False
cold_trap False
vol_rainout False
no_ph3 False
Moist Adiabat: False
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(53)}
Running photochem
nsteps = 100 longdy = 6.7e-01 max_dT = 4.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.9e+01 max_dT = 4.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 1.1e+01 max_dT = 5.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 2.3e+02 max_dT = 5.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 500 longdy = 5.4e+02 max_dT = 6.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 600 longdy = 2.6e+02 max_dT = 8.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 700 longdy = 2.5e+00 max_dT = 1.3e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 1.8e-08
nsteps = 790 longdy = 4.2e-02 max_dT = 2.0e+01 max_dlog10edd = 0.0e+00 TOA_pressure = 2.1e-08
nsteps = 890 longdy = 3.4e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.1e-09
nsteps = 990 longdy = 6.1e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.4e-09
nsteps = 1090 longdy = 6.3e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.6e-09
nsteps = 1190 longdy = 6.2e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 9.7e-09
nsteps = 1285 longdy = 4.5e-02 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.0e-08
Iteration number 0 , min , max temp 766.7696341495327 4920.0776548723525 , flux balance 8.421285065828268
Iteration number 1 , min , max temp 814.8941936242356 5199.9 , flux balance 0.297660374713523
Iteration number 2 , min , max temp 813.5507929293042 5199.9 , flux balance 0.002230100931681027
Iteration number 3 , min , max temp 813.5372208524825 5199.9 , flux balance 1.0856939235767006e-05
Iteration number 4 , min , max temp 813.5371318535562 5199.9 , flux balance 5.2375365656743295e-08
In t_start: Converged Solution in iterations 4
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 6.3e-01 max_dT = 2.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.4e-01 max_dT = 1.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 1.2e-02 max_dT = 1.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 301 longdy = 2.3e-02 max_dT = 1.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Big iteration is 813.5371318535562 0
Iteration number 0 , min , max temp 812.6827723700732 5199.9 , flux balance 2.0112424238202973
Iteration number 1 , min , max temp 806.7910473623203 5199.9 , flux balance 0.01888577891696237
Iteration number 2 , min , max temp 806.6596213504574 5199.9 , flux balance 9.13190736291607e-05
Iteration number 3 , min , max temp 806.6577734771465 5199.9 , flux balance 4.3040703049713023e-07
In t_start: Converged Solution in iterations 3
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 6.0e-01 max_dT = 3.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.1e-01 max_dT = 1.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 300 longdy = 2.2e-03 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 301 longdy = 5.0e-04 max_dT = 2.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Big iteration is 806.6577734771465 1
Iteration number 0 , min , max temp 805.8863351558773 5199.9 , flux balance 0.30781373581035715
Iteration number 1 , min , max temp 801.7731805757377 5199.9 , flux balance 0.002031718004273932
Iteration number 2 , min , max temp 801.6888014479504 5199.9 , flux balance 9.157844069873663e-06
In t_start: Converged Solution in iterations 2
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.6e-01 max_dT = 3.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 4.6e-01 max_dT = 3.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.7e-01 max_dT = 2.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 385 longdy = 4.2e-02 max_dT = 2.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Profile converged before itmx
Move up two levels
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(53)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.7e-01 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.0e-01 max_dT = 2.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 3.2e-01 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 500 longdy = 3.8e-01 max_dT = 2.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 554 longdy = 5.0e-02 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Iteration number 0 , min , max temp 800.8308583775795 5199.9 , flux balance -8.089764919921002e-05
Iteration number 1 , min , max temp 800.8166441113069 5199.9 , flux balance -6.187251307731051e-07
In t_start: Converged Solution in iterations 1
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.3e-01 max_dT = 3.3e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.4e-01 max_dT = 3.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 2.7e-01 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 3.2e-01 max_dT = 2.7e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 488 longdy = 5.0e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Big iteration is 800.8166441113069 0
Iteration number 0 , min , max temp 801.4877450376924 5199.9 , flux balance 0.00020010988605158756
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.6e-01 max_dT = 3.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.2e-01 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 2.6e-03 max_dT = 3.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 301 longdy = 6.2e-04 max_dT = 3.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Profile converged before itmx
Move up two levels
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(53)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.2e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 300 longdy = 1.6e-04 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 301 longdy = 2.7e-04 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Iteration number 0 , min , max temp 802.2888037518749 4902.070332765349 , flux balance -0.00020882922309652682
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.2e-01 max_dT = 2.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.5e-01 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 385 longdy = 4.3e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Big iteration is 802.2888037518749 0
Iteration number 0 , min , max temp 802.6537417105748 4902.292350442837 , flux balance 0.00026600836597171076
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.1e-01 max_dT = 2.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.4e-01 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 3.5e-01 max_dT = 2.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 500 longdy = 3.6e-01 max_dT = 2.5e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 600 longdy = 3.7e-01 max_dT = 2.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 700 longdy = 3.7e-01 max_dT = 2.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 777 longdy = 4.6e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Profile converged before itmx
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(53)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.2e-01 max_dT = 2.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.4e-01 max_dT = 2.6e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 378 longdy = 5.0e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Iteration number 0 , min , max temp 802.7315818883598 4807.204028577414 , flux balance -0.00018371421960937078
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.5e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.5e-01 max_dT = 3.1e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 2.8e-01 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 400 longdy = 7.6e-02 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 407 longdy = 4.9e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Big iteration is 802.7315818883598 0
Iteration number 0 , min , max temp 802.7237699536007 4807.197144974496 , flux balance 0.00023377555699599553
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.4e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 300 longdy = 2.0e-04 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 301 longdy = 1.9e-03 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Profile converged before itmx
final [0, 73, 89, 0, 0, 0]
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(53)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.8e-01 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 6.6e-02 max_dT = 2.9e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 306 longdy = 4.7e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Iteration number 0 , min , max temp 802.703402238569 4807.205019296953 , flux balance -0.00021717237584267468
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 3.1e-01 max_dT = 2.8e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 3.3e-01 max_dT = 2.2e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.3e-08
nsteps = 346 longdy = 4.8e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Big iteration is 802.703402238569 0
Iteration number 0 , min , max temp 802.6840809684926 4807.197612364182 , flux balance 0.00022017861673522947
In t_start: Converged Solution in iterations 0
Computed quenched levels at {'CO-CH4-H2O': np.int64(61), 'CO2': np.int64(46), 'NH3-N2': np.int64(67), 'HCN': np.int64(61), 'PH3': np.int64(52)}
Running photochem
nsteps = 100 longdy = 7.7e-01 max_dT = 3.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 200 longdy = 2.7e-01 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.2e-08
nsteps = 300 longdy = 2.7e-01 max_dT = 2.4e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
nsteps = 321 longdy = 4.7e-02 max_dT = 3.0e+00 max_dlog10edd = 0.0e+00 TOA_pressure = 1.4e-08
Profile converged before itmx
YAY ! ENDING WITH CONVERGENCE

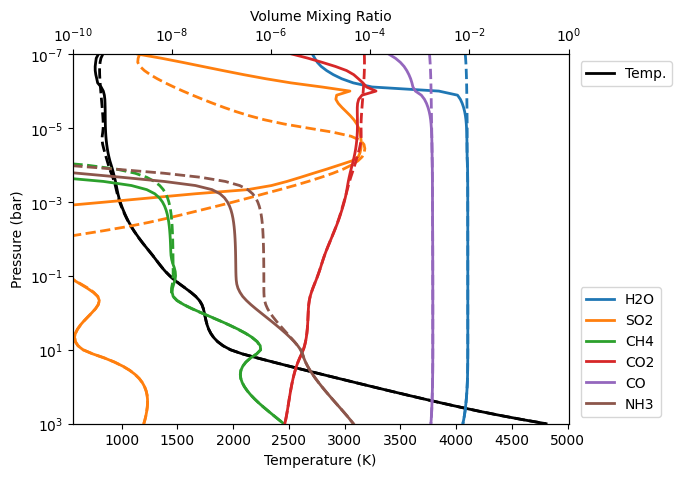

Compare the TP profiles between the two Kzz values
[9]:
fig, ax = plt.subplots(1,1)
# P-T profile
ax.plot(out['ptchem_df']['temperature'], out['ptchem_df']['pressure'], c='k', lw=2, label='Temp.')
ax.plot(out2['ptchem_df']['temperature'], out2['ptchem_df']['pressure'], c='k', lw=2, ls='--')
ax.set_yscale('log')
ax.set_ylim(1e3, 1e-7)
ax.set_ylabel('Pressure (bar)')
ax.set_xlabel('Temperature (K)')
ax.legend(ncol=1, bbox_to_anchor=(1.01,1.0),loc='upper left')
# Composition
ax1 = ax.twiny()
ax1.plot()
for i,sp in enumerate(['H2O','SO2','CH4','CO2','CO','NH3']):
ax1.plot(out['ptchem_df'][sp], out['ptchem_df']['pressure'], c='C'+str(i), label=sp, lw=2)
ax1.plot(out2['ptchem_df'][sp], out2['ptchem_df']['pressure'], c='C'+str(i), lw=2, ls='--')
ax1.set_xscale('log')
ax1.set_xlim(1e-10, 1)
ax1.set_xlabel('Volume Mixing Ratio')
ax1.legend(ncol=1, bbox_to_anchor=(1.01,0.0),loc='lower left')
plt.show()
[ ]:
